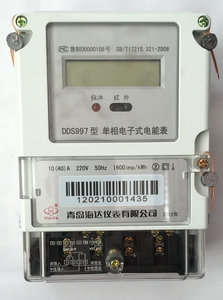

DDS997(485)单相电子式电能表
1、概述
DDS997型单相电子式电能表采用低功耗固态集成电路技术和SMT先进工艺,用于计量频率为50Hz的交流单相有功电能。本产品各项性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》、DL/T 645—1997、DL/T 645—2007《多功能电能表通信规约》对单相静止式电能表技术指标。
2、功能及特点
2.1 电能计量误差稳定。整机出厂后无需调整,可延长检定周期,大大降低了电力部门测试和校检电能表的工作。
2.2 具有双向计量功能,准确计量正、反双向的有功电能,及组合有功电能(组合=正向+反向)。
2.3 电量数据永久保存。
2.4采用光耦隔离的无源脉冲输出接口和红外及RS485接口与表计进行数据交换。
2.5液晶常显组合有功总电量。
3、 规格和主要参数
3.1 规格型号
型 号 | 等级指数 | 参比电压Un | 标定电流 |
DDS997 | 1级 2级 | 220V | 3×1.5(6)A 3×5(20)A 3×10(40)A 3×15(60)A 3×20(80)A 3×30(100)A |
3.2基本误差
负载电流 | 功率因数 | 基本误差(%) | |
1级 | 2级 | ||
0.05Ib | 1.0 | ±1.5 | ±2.5 |
0.1Ib~Imax | 1.0 | ±1.0 | ±2.0 |
0.1Ib | 0.5(滞后) | ±1.5 | ±2.5 |
0.8(超前) | ±1.5 | - | |
0.2Ib~Imax | 0.5(滞后) | ±1.0 | ±2.0 |
0.8(超前) | ±1.0 | - |
Ib 为基本电流,Imax为最大电流。
3.3起动:在参比电压、参比频率、功率因数为1.0条件下,1级表为0.4%Ib、
2级表为0.5%Ib时,电表能起动和正常计量。
3.4潜动:电表具有防潜动逻辑电路。电压回路加1.15倍的参比电压,电流线路中无电流时,
仪表的测试输出不应产生多于一个的脉冲。
3.5功耗:≤1.5W(5VA)。
3.6环境条件
标准工作温度为:-25℃~55℃ 极限工作温度为:-40℃~70℃
